绝缘纸 / 薄膜 / 胶带

  • 产品简介

    • DMD(155℃、180℃)、PAI/PET/PAI(180℃)、PAI(220℃)、PI(240℃)绝缘纸
    • PET(130℃)、PI(260℃、280℃)绝缘胶带
    • 特殊DMD使用不含溶剂的特殊树脂,加工性良好,容易分条、裁切及成型,不像Nomex 有方向性会撕裂
    • 在持续高温下(200°C)不会破裂、起泡、弯曲及老化 现象
    • 比同级品绝缘强度增加15%,绝缘强度达10,200伏特以上

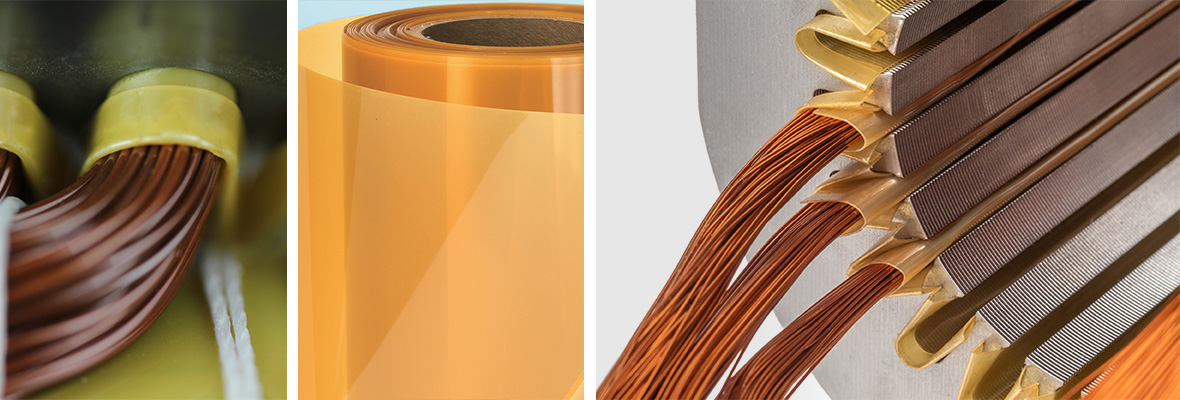

  • HT-180 (180℃)
  • DMD (155℃、180℃)
  • HT-240 (240℃)
  • PET film
  • NMN (180℃)
  • 胶带
HT-180 成分、厚度
成分 PET薄膜双面披覆PAI材料
厚度 3 mil – 26 mil (75 µm – 660 µm)
HT-180 UL绝缘系统温度
特性 测试方法 单位 温度值 耐温等级
耐温 UL 1446 °C 180 H
HT-180电气特性
特性 测试方法 单位 4.5 mil film (114 μm) 7.5 mil film (190 μm) 11 mil film (279 μm)
绝缘强度 ASTM D149 Volts 11,100 14,300 16,100
体积电阻 ASTM D257 ohms-cm 1015 1015 1015
表面电阻 ASTM D257 ohms/square 1013 1014 1014
HT-180吸水率
特性 测试方法 单位 4.5 mil film (114 μm) 7.5 mil film (190 μm) 11 mil film (279 μm)
吸水率 Full immersion of test sample in water for 24 hours @ 25°C Percent gain 0.7 0.5 0.4
HT-180消散因素与绝缘常数 (8.5 mil / 215 μm total film thickness)
Conditions
(DC and DF tested @ 25°C)
绝缘常数 消散因素
100 Hz 500 Hz 1 kHz 100 Hz 500 Hz 1 kHz
Tested as is 2.4 3.1 3.4 0.03 0.003 0.008
After 168 hours in 100% humidity at 40° C 2.2 3.1 3.7 0.02 0.005 0.008
HT-180与凡立水接着效果
种类 固化方式 接着效果
醇酸树脂 2 hrs @150 °C Excellent
水性聚酯 2 hrs @150 °C Excellent
水性环氧树脂 2 hrs @165 °C Excellent
VT不饱和聚酯 2 hrs @150 °C Excellent
环氧树脂 4.5 hrs @160 °C Excellent
HT-180耐冷煤
Property Test Method Units 4.5 mil film
(114 μm)
7.5 mil film
(190 μm)
11 mil film
(279 μm)
重量损失   重量百分比 0.1 0.1 0.1
HT-180机械特性
Property Test Method Units 4.5 mil film
(114 μm)
7.5 mil film
(190 μm)
11 mil film
(279 μm)
Tensile Strength ASTM D882 MPa 137 134 107
Tensile Modulus ASTM D882 MPa 3235 3150 2360
Tear Strength ASTM D1004 N/mm 378 394 388
Elongation ASTM D882 % 88 106 144
HT-180热传导率
Property Film Thickness Test Method Temperature, ℃ Result, W*m-1*K-1
热传导系数 8.5 mil (215 μm) ASTM E 1530 25 0.19
90 0.18
125 0.18
11 mil (279 μm) ASTM E 1530 25 0.20
90 0.19
125 0.19
规格 耐温等级 一般厚度
(mm)
绝缘破坏电压
(volts)
抗张强度
(lb/in)
绝缘常数 消散因素 体积阻抗
(ohm-cm)
表面阻抗
(ohms/cm2)
纵向 横向
2-2-2 F 0.006
(0.15)
8,050 85 75 2.9 0.09 1015 1016
2-3-2 F 0.007
(0.18)
10,200 100 95 3.1 0.05 1015 1015
2-7.5-2 F 0.012
(0.29)
15,300 190 180 2.8 0.07 1015 1015
3-3-3 F、H 0.009
(0.23)
10,200 130 100 3.2 0.08 1015 1015
3-5-3 F、H 0.011
(0.28)
13,200 165 135 3.2 0.07 1015 1016
3-7.5-3 F、H 0.014
(0.34)
15,500 215 205 3.3 0.07 1015 1015
3-10-3 F、H 0.016
(0.41)
16,400 260 250 3.7 0.07 1015 1015
3-14-3 F、H 0.020
(0.51)
16,900 315 305 3.2 0.01 1016 1016
5-3-5 F、H 0.013
(0.33)
10,100 190 170 2.9 0.01 1014 1014
5-5-5 F、H 0.015
(0.38)
15,800 210 185 3.2 0.01 1015 1016
5-10-5 F、H 0.020
(0.51)
18,300 280 235 3.5 0.01 1014 1014
5-14-5 F、H 0.024
(0.61)
19,500 300 285 3.0 0.03 1015 1014

HT-240规格表

型号 HT-240 GP HT-240 HP HP-240 SD
成分 Polyimide Polyimide Polyimide
厚度 13 µm – 225 µm 13 µm – 75 µm 13 µm – 75 µm
阻燃性 V-0 V-0 V-0
绝缘强度 ≧ 100 MV/m ≧ 200 MV/m ≧ 200 MV/m
抗张强度 ≧ 115 MPa ≧ 160 MPa ≧ 160 MPa
延伸率 40% 40% 30%
比重 1.43 1.43 1.43
体积电阻 >1010 >1015 >1015
表面电阻 >1014 >1015 >1015

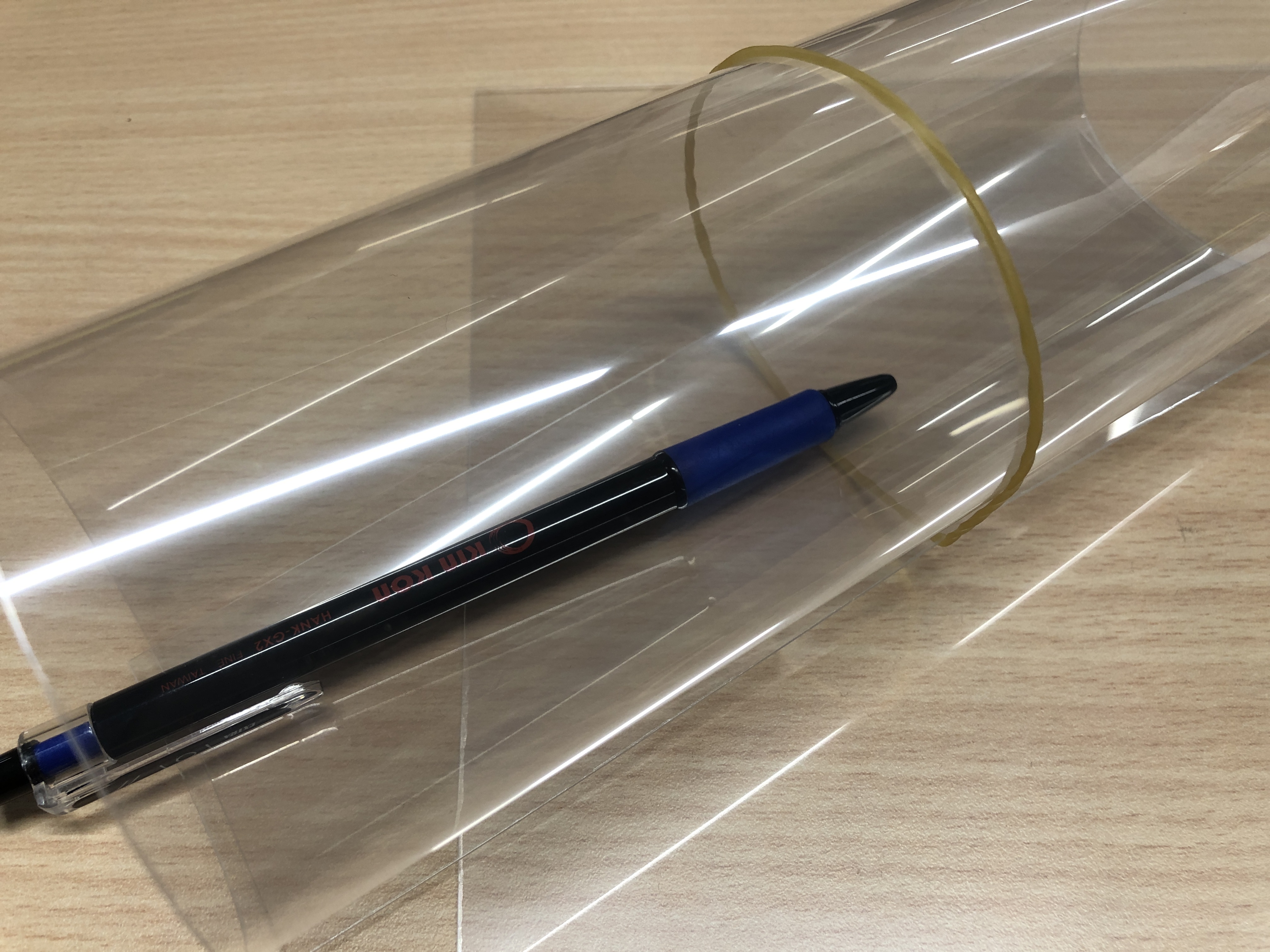

PET film
成分 PET聚酯薄膜
颜色 半透明、高透明
厚度 0.125mm、0.188mm、0.25mm
其他厚度可提出要求
宽度 整支1000mm,或依客户需求分条

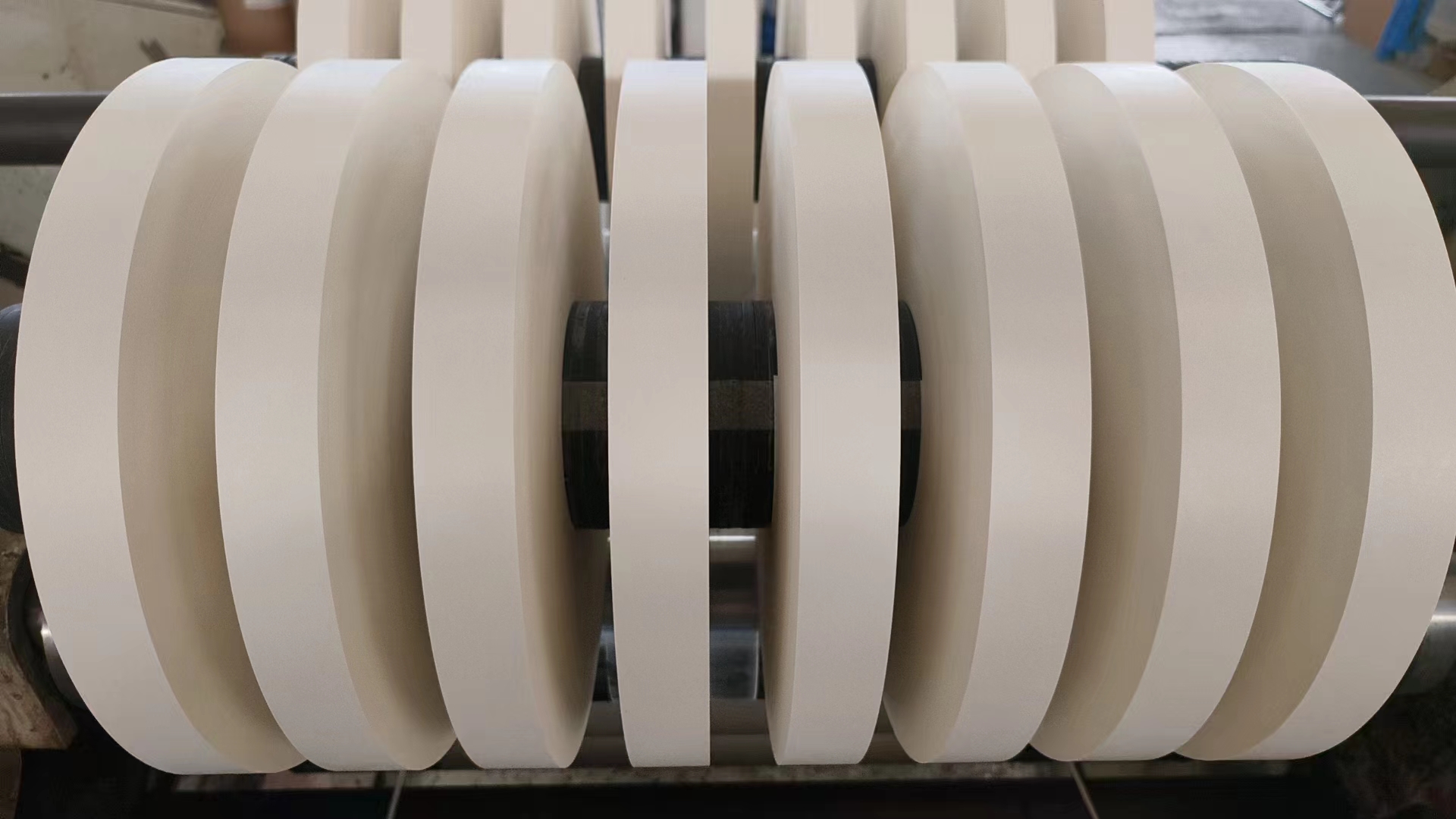

NMN絕緣紙
成分 芳纶纸-PET-芳纶纸
颜色 米白
厚度 0.15mm、0.18mm、0.23mm、0.28mm、0.30mm、0.35mm、0.38mm、0.46mm
其他厚度可提出要求
宽度 整支910mm,或依客户需求分条
: 杰地绝缘胶带目录

绝缘胶带表

材料 型号 耐温 厚度 绝缘强度
玛拉胶带 T-1 130 ℃ 0.055 mm 5 (KV/mil)
醋酸布胶带 T-3 105 ℃ 0.27 mm 2 (KV/mil)
PI胶带 HT-240 GP25/S30 -73 – 260 ℃ 0.055 mm 5 (KV/mil)
玻璃纤维胶带 JOT-33 200 ℃ 0.22 mm 2 (KV/mil)
Aremco高温胶带 682-TB 基材1371℃
背胶135℃
0.76或1.37 mm 无资料
