RUBADUE WIRE 三层绝缘线 / 自黏线 / 300℃绝缘线

  • RUBADUE WIRE产品简介

    • RUBADUEWIRE创立于1977年，为全球第一家生产三层绝缘线的公司。 凭借领先的技术，为全球电子业首选的合作伙伴。 产品广泛使用于医疗、再生能源、汽车、消费电子产业。
    • RUBADUEWIRE三层绝缘线于高频变压器上，可减少变压器50%体积、70%重量。 省去层间绝缘、挡墙及套管等材料，减少绕线时间，简化流程。  选用TCA3/2/1可直焊。
    • 使用DuPont ECCtreme耐高温300℃，可用于特殊马达与航天工业。
    • 自黏多层线Coilbond，以加热方式固化，适用于音圈、蜂鸣器、RFID、无线充电、无线架线圈、医疗设备。
    • RUBADUEWIRE通过UL1446绝缘系统与OBJT2多层绝缘线认证。

    RUBADUEWIRE – 美国三层绝缘线领导品牌 LINK TO RUBADUE
  • 产品安规
  • 产品规格
  • 产品P/N
  • Litz Wire
  • Litz Wire绝缘线
  • 三层绝缘线
  • 二层绝缘线
  • 一层绝缘线
  • RoHS Compliant
  • UL OBJT2 File
  • UL/IEC 60950-1 (Ed. 2), am1 Annex U.
  • IEC 60601-1
  • IEC 61558-1
  • IEC 61010-1 (Ed.3)
  • UL 2601
  • VDE License Nr. 136743: Class F

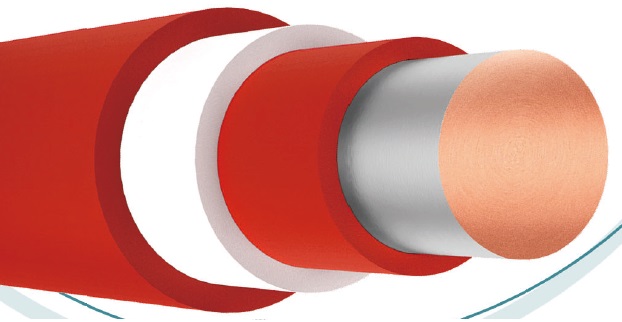

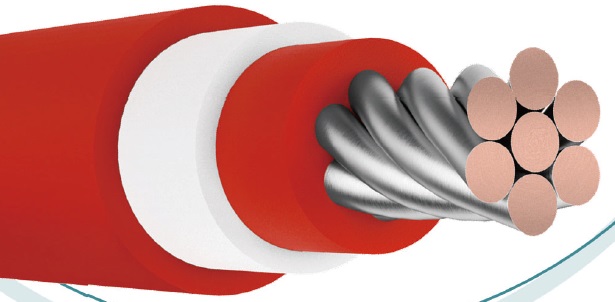

导体 单芯，多股绞线，多股平行导线 (2C ， 3C) 或绞合漆包铜线 (Litz Wire) 。
镀锡铜线 (TPC) 为标准规格 ( 可指定其他材质 ) 。
线径 4 ～ 44 AWG 。 (5.189mm ～ 0.051mm)
绝缘材料 ETFE (Tefzel) 绝缘，耐磨，耐 Cold Flow ， F 级 (155 ℃ ) 。
TCA (Modified ETFE) 绝缘，可直焊，F 级 ( 155 ℃ ) 。
FEP (Teflon) 绝缘，耐化学品，低吸水率， F 级 ( 155 ℃ ) 。
PFA (Teflon) 耐高低温性比 FEP 好， 其它特性同 FEP ，耐 180 ℃以上。
绝缘厚度 最少每层 1mil(0.025mm) ，每层 1.5mil(0.038mm) 以上已通过 IEC950 及 UL1446 认可。
绝缘强度 任何两层一分钟可耐 4000 VRMS 。
绝缘材料 ETFE FEP PFA TCA3
抗拉强度 (PSI) 6,500 3,000 3,600 6,500
使用电压 (Volts) 1,500 1,000 1,000 1,500
绝缘破坏电压 (VRMS) - - - -
(1 mil) 7,000 - - -
(1.5 mil) 7,000 - 8,000 7,000
(2 mil) 9,000 9,000 10,000 -
(3 mil) 13,000 12,000 13,000 -
(5 mil) - 15,000 - -
P/N 范例：T26A01TXXX-2( 或 TCA326AWG)
T 三层绝缘 ( T = 三层，D ＝二层， S ＝一层 )
26 AWG 线径 (26AWG ＝ 0.404mm)
A 镀锡铜线 ( 此为最普遍品，若需其他材质可另定 )
** TCA 只有镀锡铜线。
01 单芯线 (19 为 19 股绞线依此类推，亦可指定漆包线 ”Litz Wire”) ** TCA 只有单芯。
T 绝缘材质 (T＝ ETFE，F ＝ FEP ， P ＝ PFA)
** TCA 只有 Tefzel 。
XXX 线材颜色
(0= 黑色 1= 棕色 2= 红色 3= 橙色 4= 黄色 5= 绿色 6= 蓝色 7= 紫罗兰色 8= 灰色 9= 白色
C= 透明 P= 粉红色 S= 银色 T= 褐色 X= 不指定颜色，第一个数字为最外层颜色。)
** 不指定颜色较不会延误交期 ** TCA1为橘色，TCA2为蓝色，TCA3 现货为灰色 。
-2 绝缘层每层之厚度 (-2=2mil=0.051mm)
** TCA 只有 1.5mil

RUBADUEWIRE另有单层绝缘线、双层绝缘线及各种绝缘材质之电器用线，欢迎洽询。

规格下载

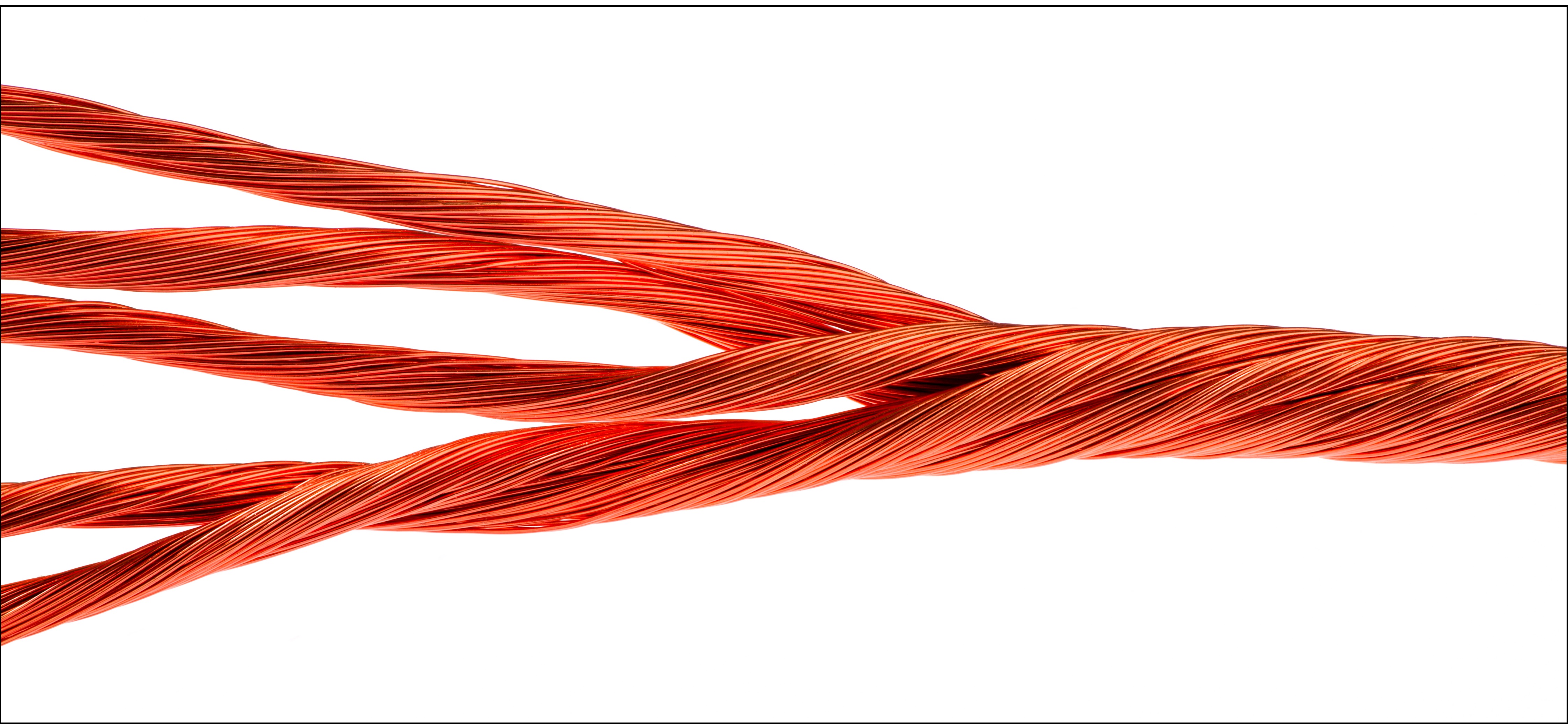

  • RUBADUEWIRE特长于极细线的绞合，导体线径最细0.02mm到最粗2.05mm
  • 绞线数量从2根到超过10,000根
    • 产品目录下载

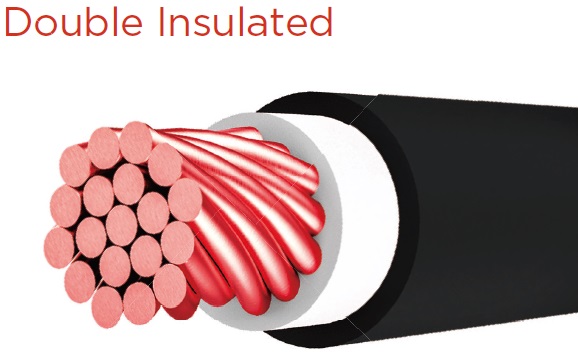

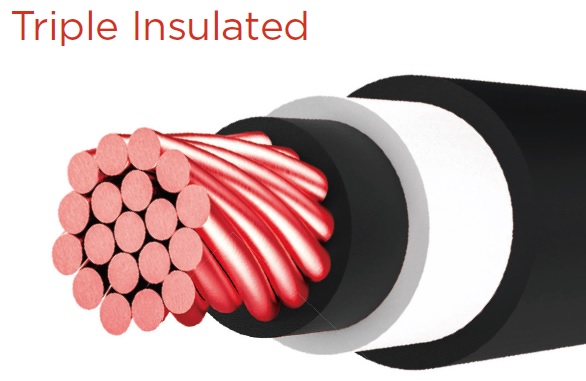

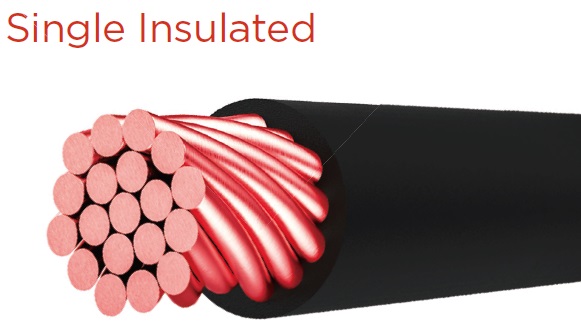

  • RUBADUEWIRE的Litz外加绝缘线，是使用MW 79-C/MW 80-C的漆包绞线，再外加上FEP/ETFE/改性ETFE绝缘层而组成，特别适用于高频与需要弯曲的应用。
    • 产品目录下载
  • RUBADUEWIRE能够成为行业的领头者，关键在于可以”选择”，不同于其他厂家的单一规格，RUBADUEWIRE的三层绝缘线可以根据空间与电压需求选择绝缘层的单一厚度(0.0254mm~0.127mm)，也可以根据产品应用需求选择绝缘层的材质(ETFE、FEP、PFA、改性ETFE)，产品规格齐全，UL、VDE与RoHS安规完善，是客户最坚强的线材伙伴。
    • 产品目录下载

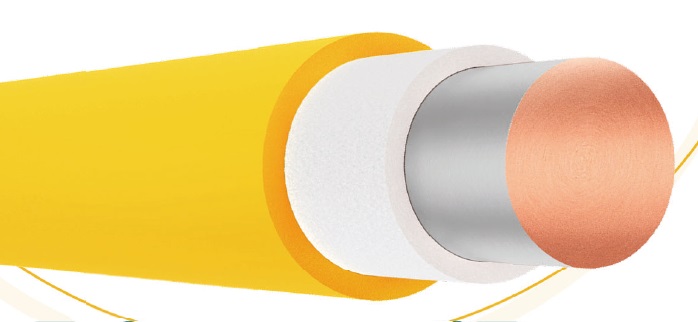

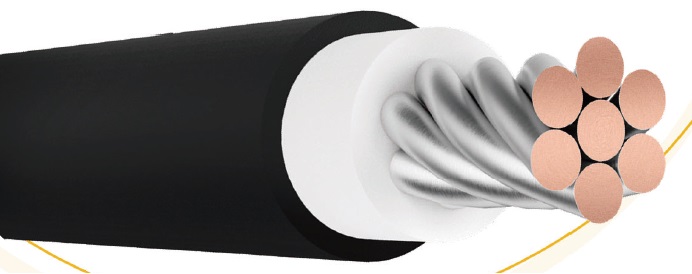

  • RUBADUEWIRE能够成为行业的领头者，关键在于可以”选择”，不同于其他厂家的单一规格，RUBADUEWIRE的二层绝缘线可以根据空间与电压需求选择绝缘层的单一厚度(0.0254mm~0.076mm)，也可以根据产品应用需求选择绝缘层的材质(ETFE、FEP、PFA、改性ETFE)，产品规格齐全，UL、VDE与RoHS安规完善，是客户最坚强的线材伙伴。
    • 产品目录下载

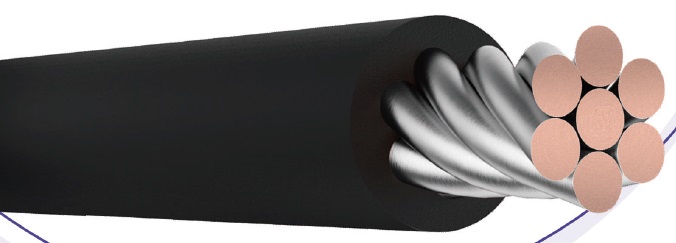

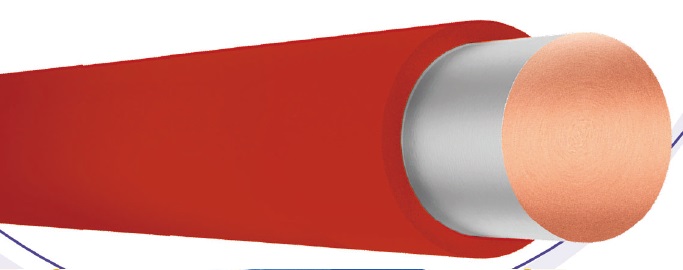

  • RUBADUEWIRE能够成为行业的领头者，关键在于可以”选择”，不同于其他厂家的单一规格，RUBADUEWIRE的一层绝缘线可以根据空间与电压需求选择绝缘层的单一厚度(0.038mm~0.076mm)，也可以根据产品应用需求选择绝缘层的材质(ETFE、FEP、PFA、改性ETFE)，产品规格齐全，UL、VDE与RoHS安规完善，是客户最坚强的线材伙伴。
    • 产品目录下载
